Prototype slingermechanisme





Het prototype van het slingermechanisme werd gelasercut uit 6mm dik MDF en is verstelbaar, zodat verschillende parameters getest kunnen worden. Rond de crank zit een touw, op deze manier kan een neerwaartse kracht omgezet worden in een horizontale draaibeweging. Het prototype is gemaakt op een schaal van 1:5. Zoals ook op de foto te zien, werd gebruik gemaakt van lagers om de wrijving te minimaliseren. Een verbetering op de vorige versie van het prototype is het feit dat de staven niet doorbuigen en deze dus niet tegen de plaat slepen.

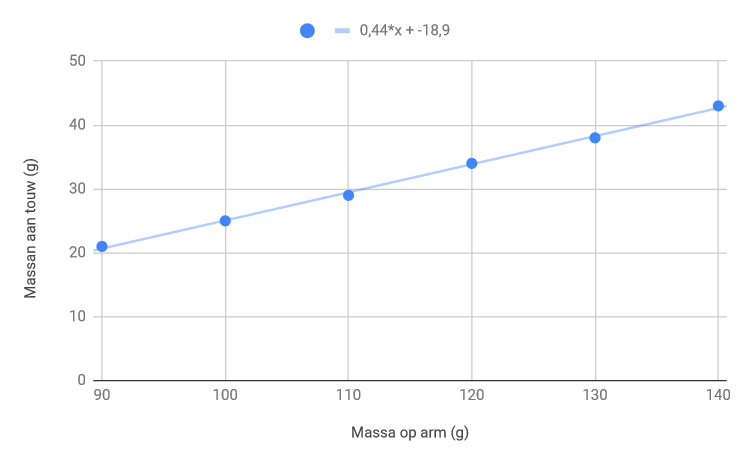

Met dit prototype werden dan ook testen gedaan. De resultaten werden in onderstaande grafiek geplaatst.
