Play&Sport04

Consult 17/10/2018 : Tijdens het consult werd er feedback gegeven op de presentatie van de vorige week. De prototypes die we gemaakt hadden waren over het algemeen goed. We konden de nodige testen mee uitvoeren en die waren op hun beurt ook goed. De berekeningen die we gemaakt hebben om de testen te staven waren duidelijk. Hetgeen wat het minst duidelijk was, waren de kritische punten van het systeem. Dit zijn de punten die in het systeem voor een probleem kunnen zorgen. Deze werden wel onderzocht, maar het onderzoek in deze kritische punten werd jammer genoeg niet duidelijk weergegeven in de presentatie. Next steps: Voor de komende weken gaan we ons bezig houden met het afwerken van de testen en het verslag. In dit verslag zullen we ons volledig proces kunnen uitschrijven. Voor het deel met berekeningen werd er ons al verteld dat we de berekeningen zelf niet moeten tonen, maar dat de uitkomsten van de berekeningen wel belangrijk zijn. De cursus bladeren met berekeningen o...

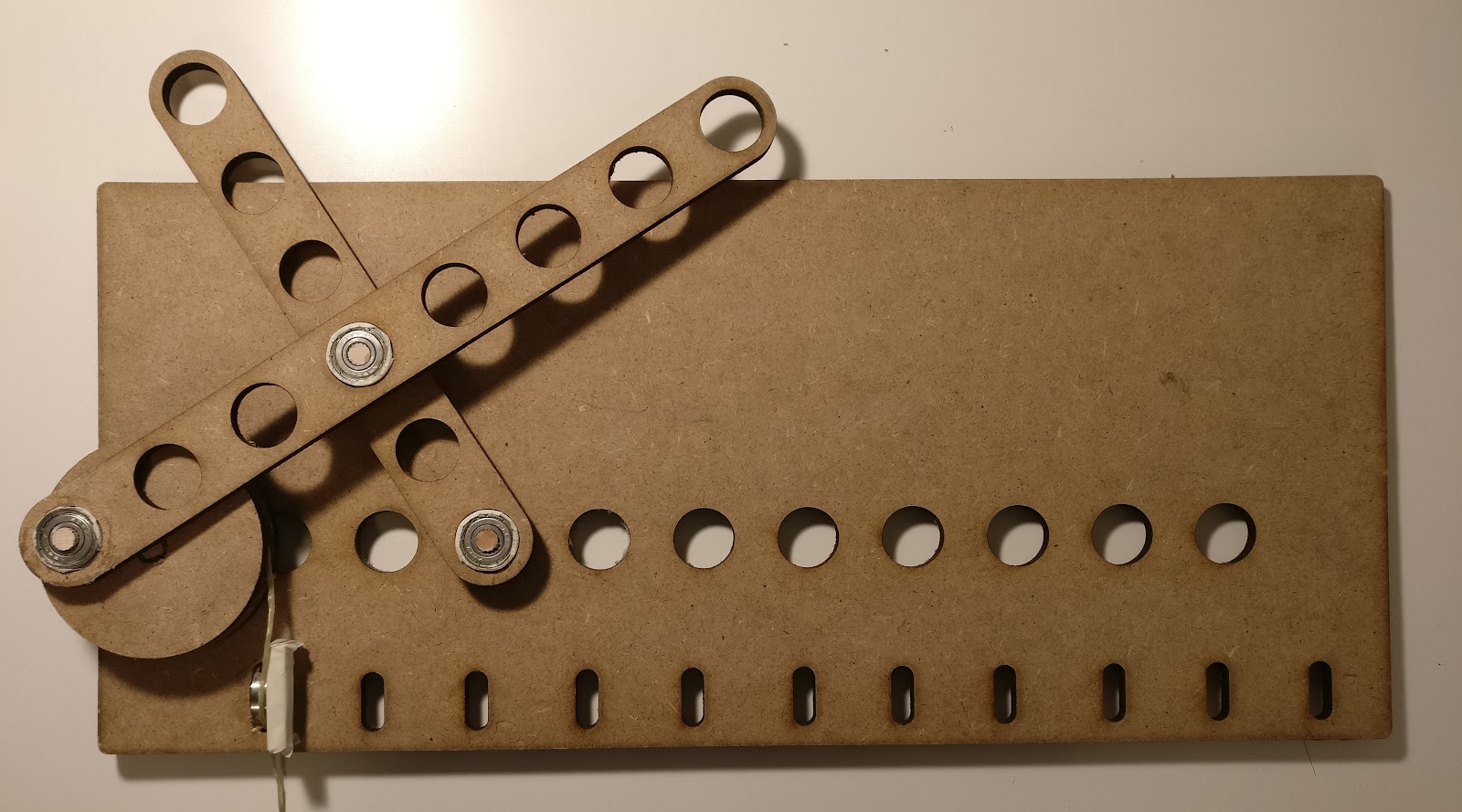

Het prototype van het slingermechanisme werd gelasercut uit 6mm dik MDF en is verstelbaar, zodat verschillende parameters getest kunnen worden. Rond de crank zit een touw, op deze manier kan een neerwaartse kracht omgezet worden in een horizontale draaibeweging. Het prototype is gemaakt op een schaal van 1:5. Zoals ook op de foto te zien, werd gebruik gemaakt van lagers om de wrijving te minimaliseren. Een verbetering op de vorige versie van het prototype is het feit dat de staven niet doorbuigen en deze dus niet tegen de plaat slepen. Met dit prototype werden dan ook testen gedaan. De resultaten werden in onderstaande grafiek geplaatst.
